技术分享 | CATIA链接原理与出错分析
浏览:2102 来源:耀唐科技
数据链接原理


CATIA链接原理与出错分析


链接存在哪里?

链接关系存储在数据内部,通过文件夹中的文件无法看到和管理,无法通过直接复制文件夹,传递准确无误的数据,仍可能存在未发现的其他关联数据。

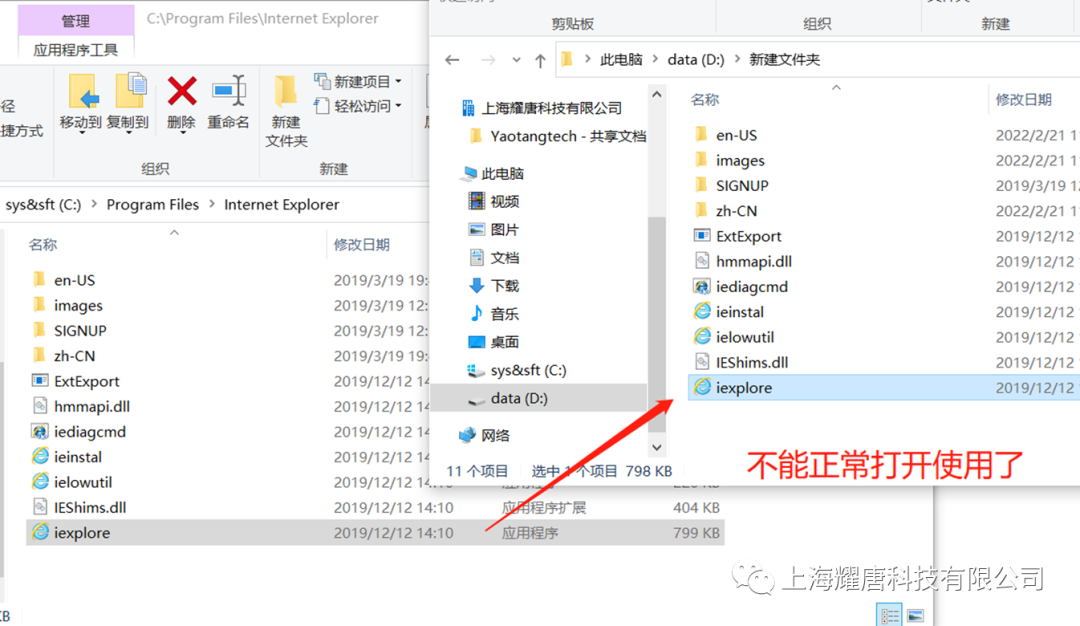

例如,已经安装好的软件,如果从C盘复制到D盘,还能正常使用吗?

不行。注册表、插件、环境文件,这些关联的信息并没有带过来,无法找到。


链接出错的情况


CATIA链接原理与出错分析


删除掉的数据,改名的数据,移动位置的数据,都会找不到。这种不是链接错误而是无法找到,可以手动找回。

还是参考之前的举例,软件的一个插件从C盘被移到了D盘,这时把它重新移动回来,就可以恢复正常。


特征级链接


CATIA链接原理与出错分析


图片红框处,不是我需要的数据,为什么有链接,它们之间的链接在哪里?

这是因为设计的时候,引用到了其他位置数据特征也就是所谓的关联设计,父子级关系。

那这种特征级别的成因是什么?

复制操作。CATIA是支持关联设计的,只要是复制过来的对象,复制以后的产生的同名数据,就会带有关联,产生带链接的复制-copy as result with link。


链接检查


CATIA链接原理与出错分析


这种链接具有以下缺点:

  • 本地1与其他环境关联;

  • 存在找不到的数据,完整性无法保障;

  • 数据冗余导致性能问题;

  • 链接复杂,难以修改。

我们可以优化系统链接,为系统带来价值:
  • 只与系统数据关联;

  • 数据完整,不完整的无法进系统;

  • 链接清晰,利于修改和借用;

  • 利于项目数据管理与协同;

  • 企业标准与规范,禁止其他环境的数据检入。
