技术分享 | CATIA V5:知识工程——阵列功能介绍
浏览:2834 来源:骆瑞-耀唐科技

前几期我们分别向大家介绍了知识工程的两个功能:

超级副本功能(点击查看

用户特征功能(点击查看)

今天进一步来介绍如何使用简单的循环语句命令(即EKL语言)来实现更加快捷的重复性建模操作。

效果如上:以上一期介绍的车灯棱形灯花特征为例。


设置步骤

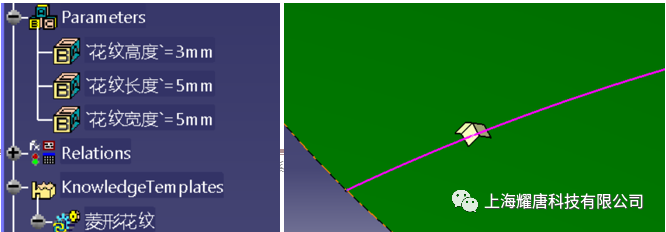

01-首先打开上一期已经建立好的棱形花灯UDF模板文件

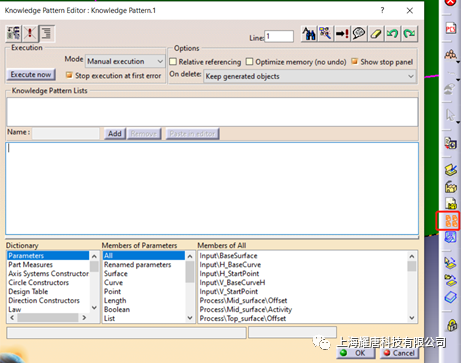

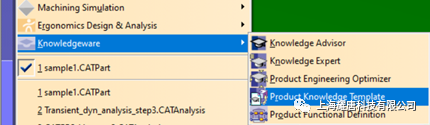

02-进入Product Knowledge Template 模块,找到Creats a knowledge pattern feature 命令

03-创建list存放后面创建的元素

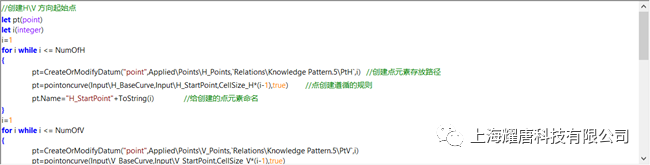

04-创建H/V 方向的UDF 输入点元素。(//后为语句解释)

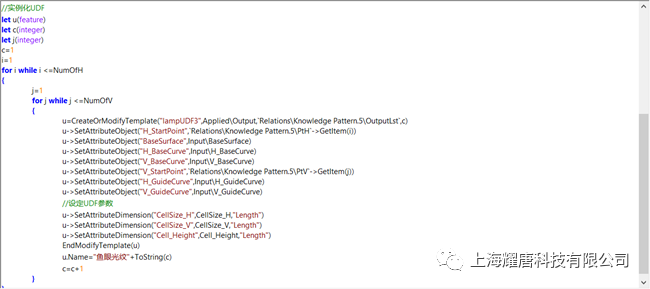

05-引用已创建的UDF 模板,将UDF 输入元素进行指定

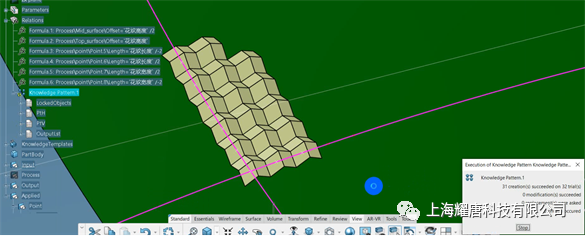

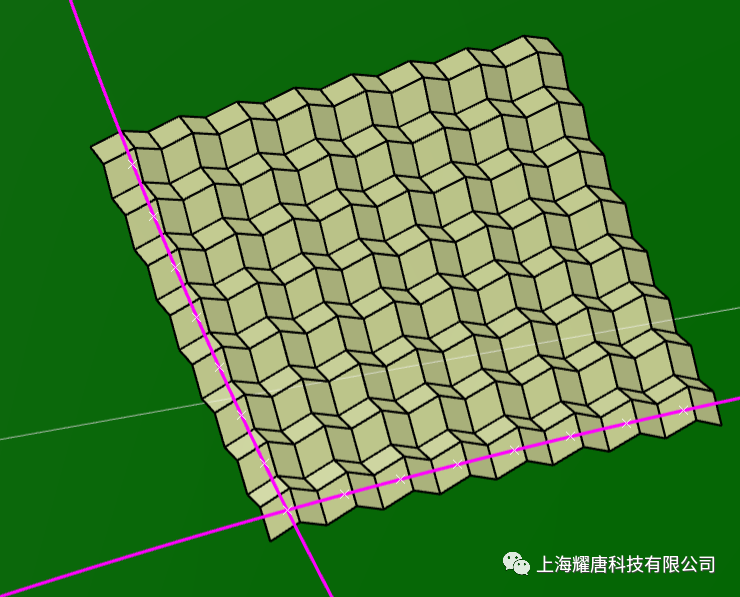

06-效果展示




总结

通过用户自定义的超级副本或用户特征模板,再加上简单的循环语句等编程语言,即可快速的创建和修改3D 数据,极大的提升了设计效率。
