设计提速 | CATIA V5 Option设置介绍
浏览:541 来源:耀唐科技

耀唐解读



CATIA V5中的Option主要是将CATIA V5的各个功能模块的使用环境和使用目标进行调整,以提高各功能模块适用不同使用目标的效率。这种调整有助于统一CATIA环境设置,从而优化工作流程和效率。

具体来说,Option允许用户根据具体的设计需求和工作流程,对CATIA V5的不同功能模块进行定制和优化。这包括但不限于调整参数设置、选择特定的设计模板、定义空间元素的图形特性、管理模型的调色板等。通过Option的配置,用户可以更好地适应不同的设计任务,提高设计效率和准确性。

下面分享几种工作中常见的标准环境设置,仅供参考。




CATIA V5 Option常规设置介绍

标准环境设置 01

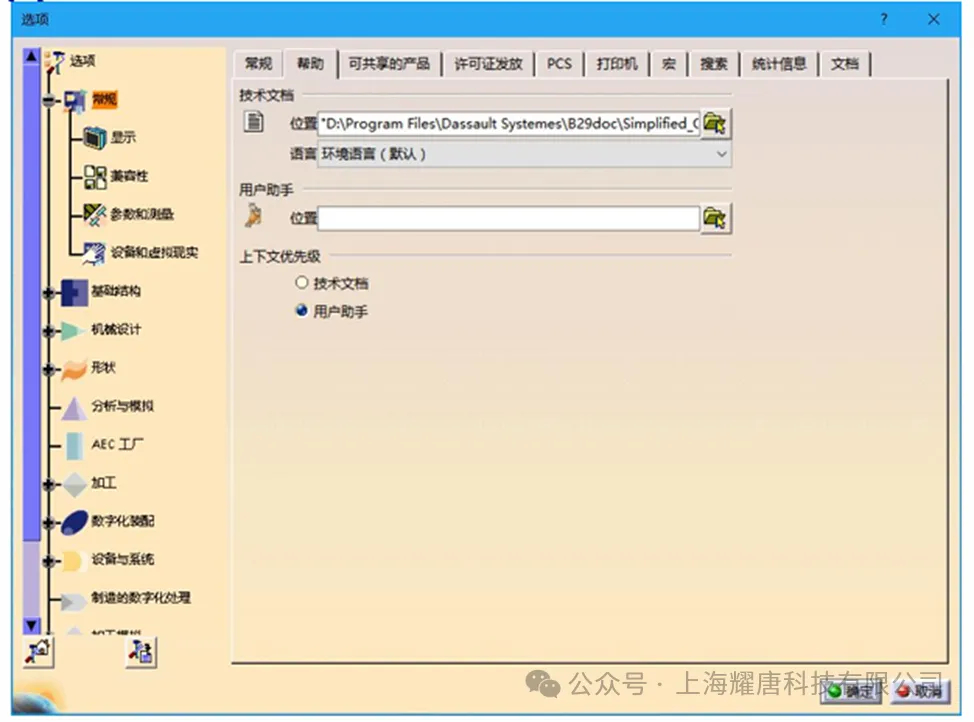

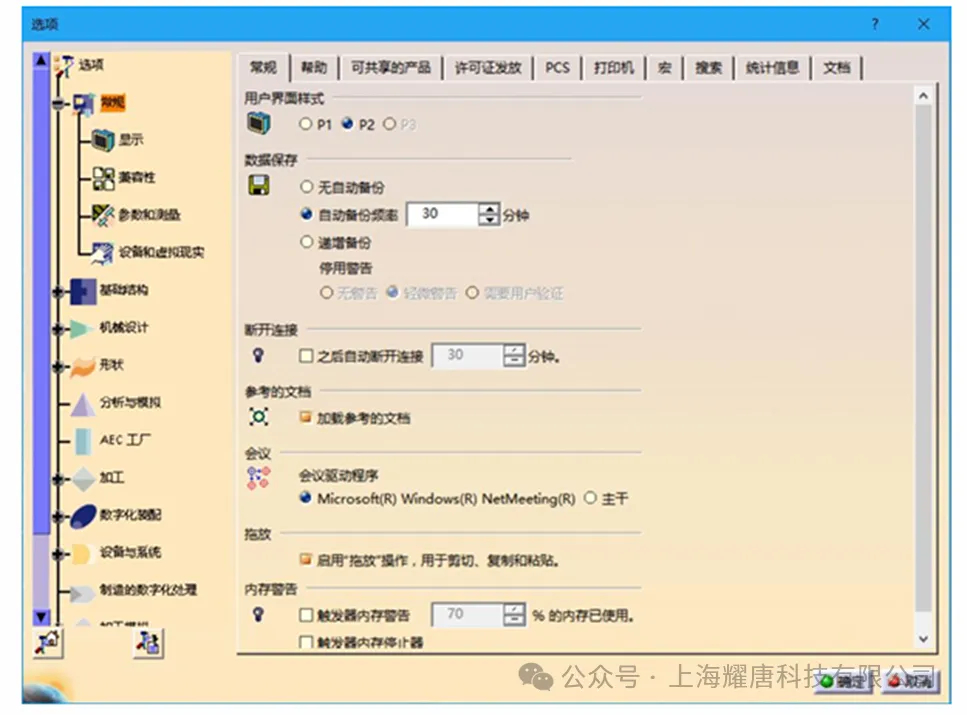

将帮助文档与软件相关联,可以极大地方便用户在使用软件时随时查看相关命令的详细说明和帮助文档:点击选项->常规->帮助,这里可以链接ONLINE帮助文档。

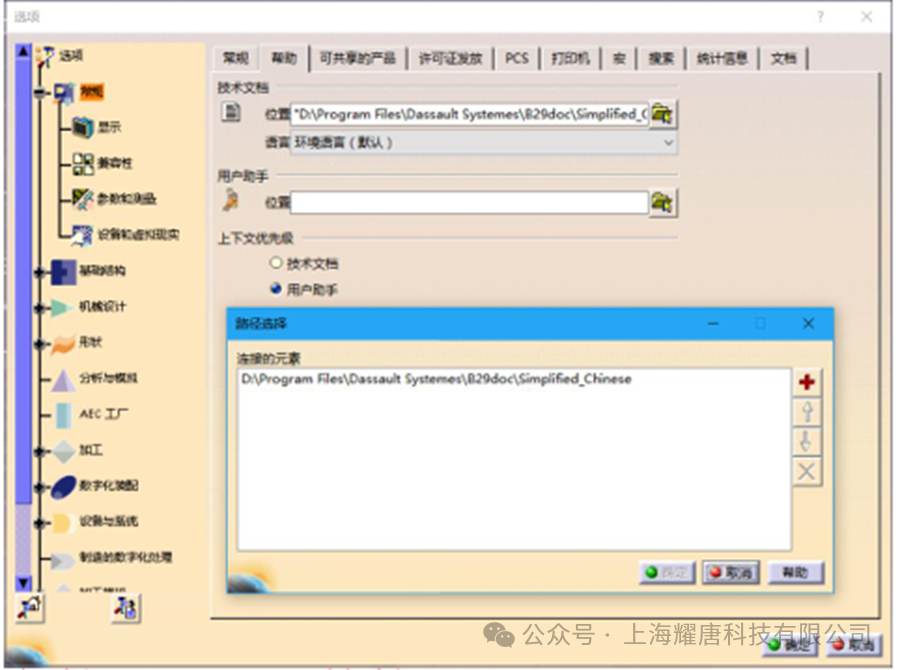

技术文档->位置字段右边点击路径选择,出现选择路径对话框,点击添加选定的目录或文件按钮,将帮助文档路径添加到下面的框中。



CATIA V5 Option常规设置介绍

标准环境设置 02

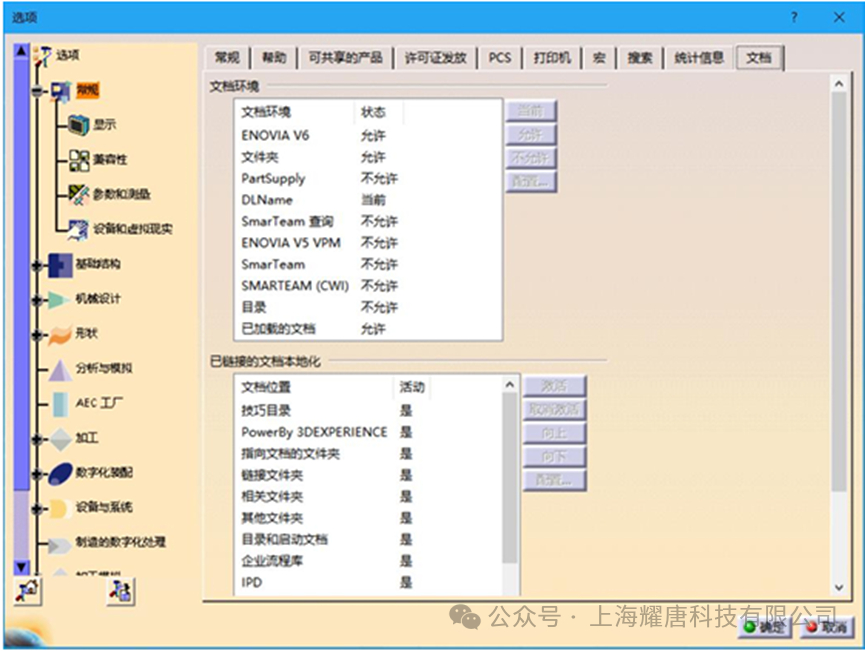

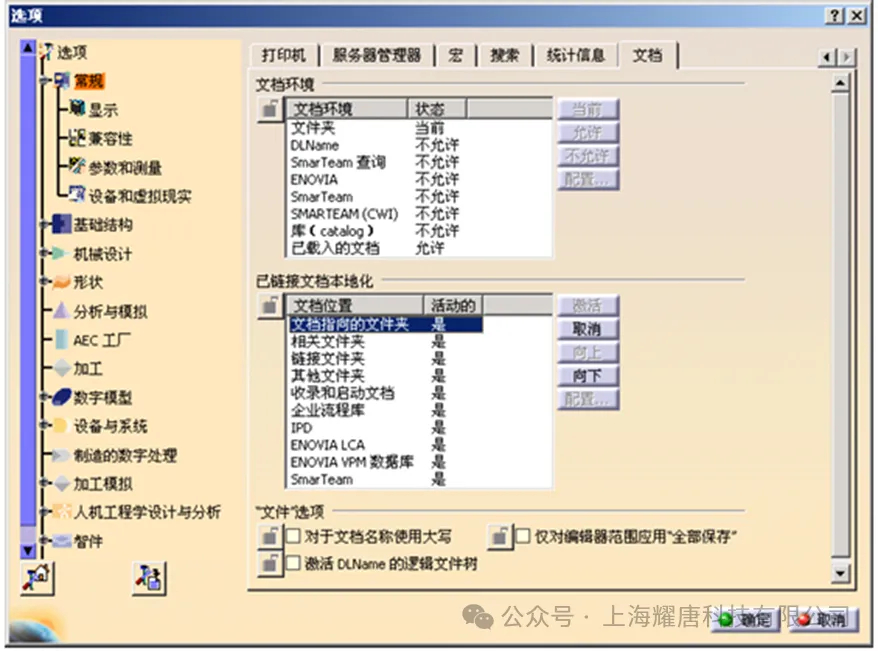

打开工具->选项->常规->文档出现以下对话框:
这里可以设置链接文档的优先级,选择列表中链接位置点击UP增加优先级,点击DOWN降低优先级。


文档位置说明:

  • Folder of the link: 上次保存文档时记录的文档位置;

  • Folder of the pointing document: 打开文档所在的文件夹位置;

  • Relative folder: 在当前文件夹以下的子文件夹中链接相关文件。

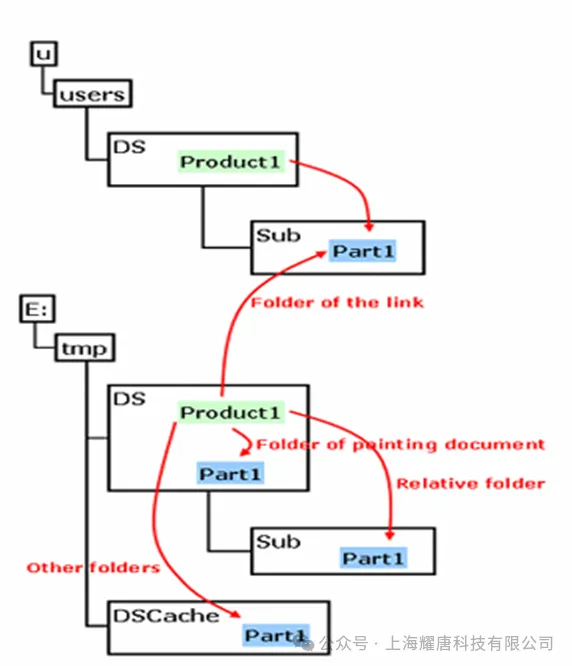

链接文档说明:以例子说明三种文件链接方式

(1)首先建立一个文件名为 “Product1.CATProduct” 文件, 它链接到“/u/users/DS/Sub/” 文件夹下的“Part1.CATPart”文件。

(2)我们移动“Product1” 到另一个文件夹, 如E:\tmp\DS。由于“Product1”是链接到文件“Part1.CATPart”, 你需要选择一种链接方式,根据你的选择,会有以下几种链接:

  • Folder of the link: 在/u/users/DS/Sub 文件夹中查找“Part1.CATPart”;

  • Folder of the pointing document: 在E:\tmp\DS 文件夹中查找“Part1.CATPart”;

  • Relative folder: 在E:\tmp\DS\Sub 文件夹中查找“Part1.CATPart”。

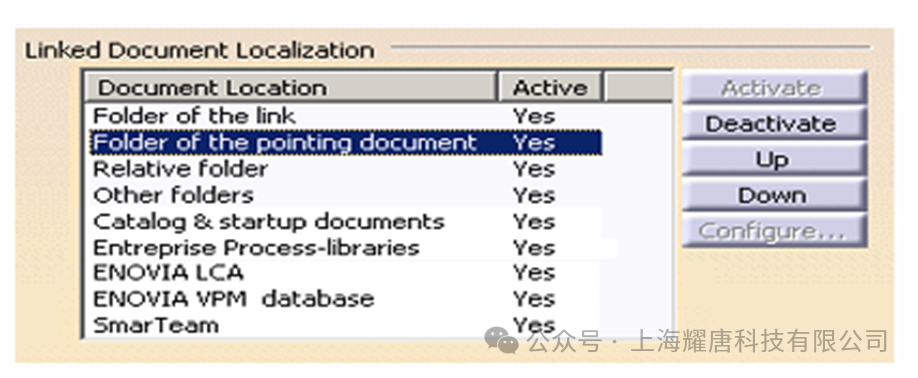

建议将文档链接优先级统一设置为下面的次序。



CATIA V5 Option常规设置介绍

标准环境设置 03

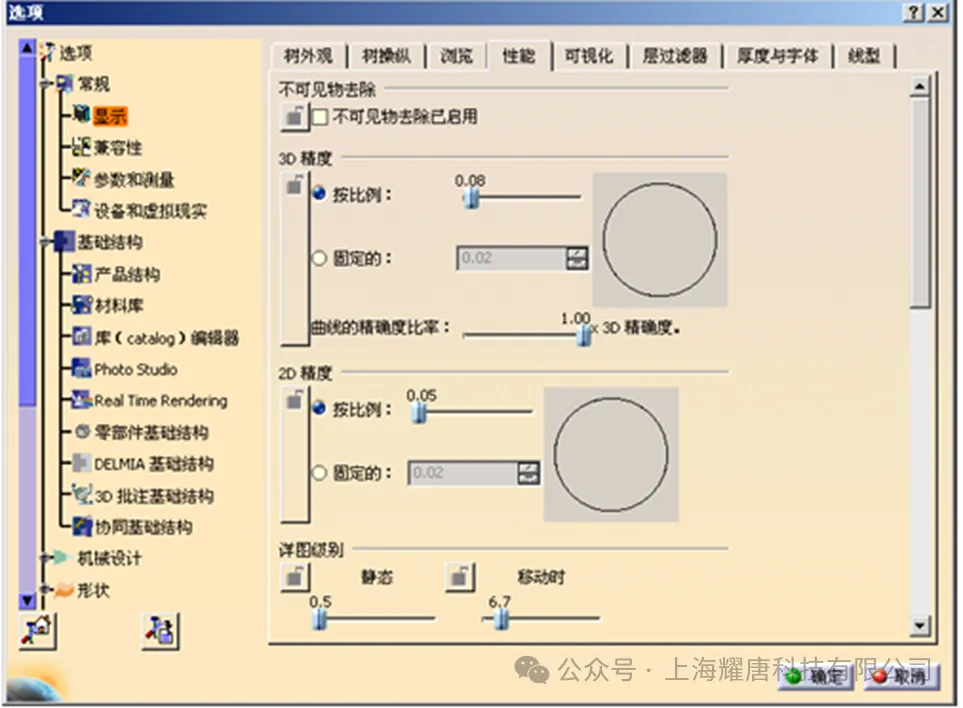

点击选项->常规->显示->性能,这里可以设置显示精度,数值越小,精度越高。

在做大模型设计的时候,建议选择按比例调整精度,不要把精度调得太高,否则会出现卡顿或者死机的情况。



CATIA V5 Option常规设置介绍

标准环境设置 04

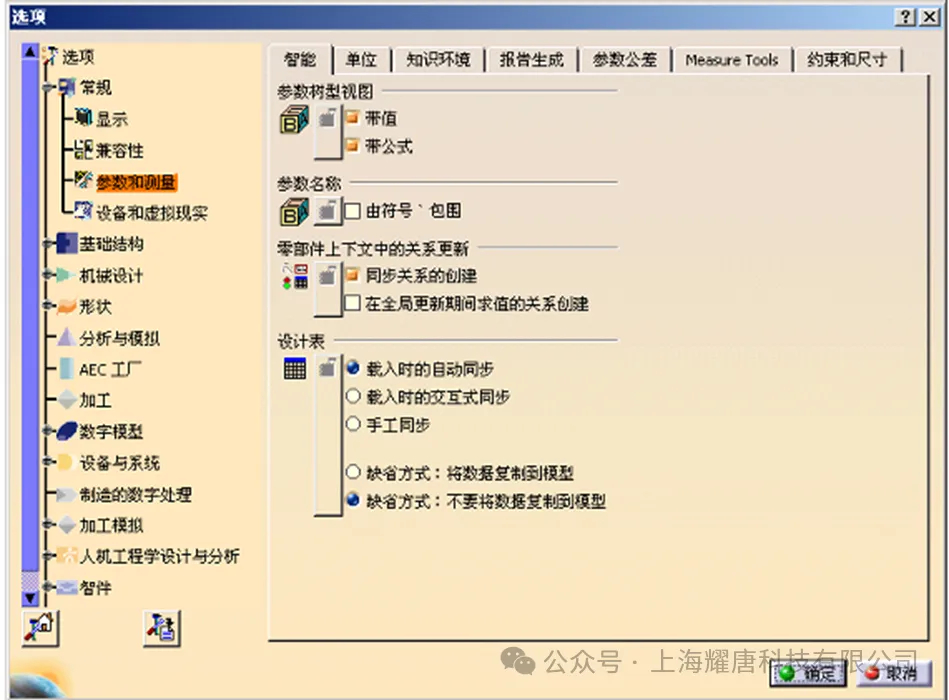

点击选项->常规->参数与测量->智能以下为参考设置。



请注意,CATIA V5的功能强大且复杂,因此在使用Option进行配置时,建议仔细研究并遵循最佳实践,以确保获得最佳的设计效果和性能,后续我们也会发出更多专业模块等环境配置,敬请关注!
