问答精选2024(第二期) | 勤思考 善索求 多发问
浏览:739 来源:耀唐科技

耀唐解读



以下是2024年1、2月份问答系列汇总,希望能对大家有所帮助。

在此,也热烈欢迎各位工程师在软件使用上有任何问题,不妨联系耀唐科技,我们一起来学习讨论,共同进步!


CATIA

Q1 如何将参数和公式显示在结构树上?

A1:

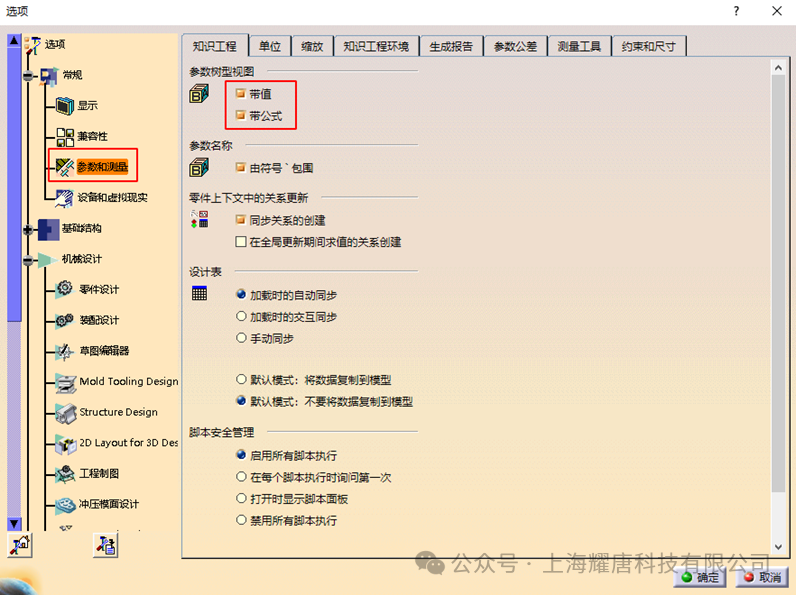

  • 点击工具-选项-常规-参数与测量-知识工程,勾选“带值”“带公式”。

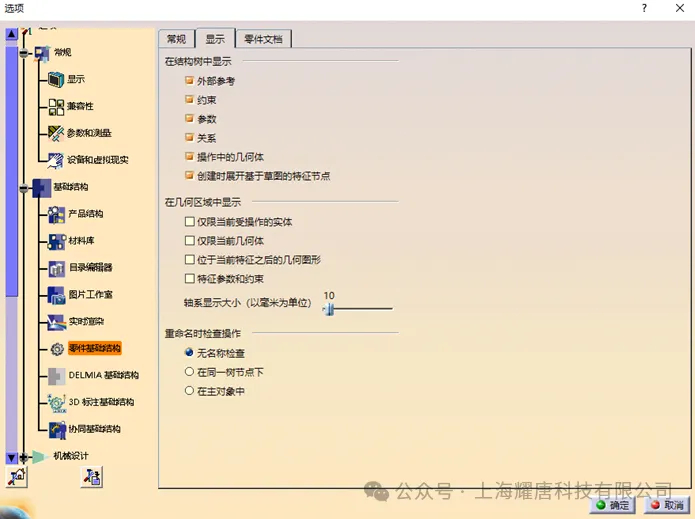

  • 点击工具-选项-基础结构-零件基础结构-显示,勾选“参数”“关系”。


Q2 CATIA超级副本和用户特征有什么区别?

A2

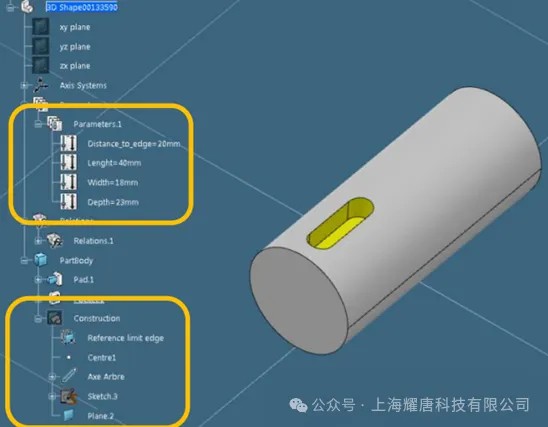

CATIA超级副本实例化结果:保留模板所有设计过程;

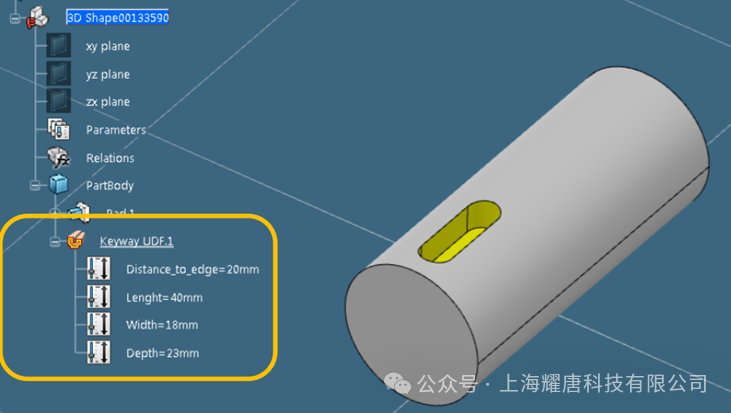

CATIA用户特征实例化结果:模板设计过程隐藏,结构树上只有一个对象。

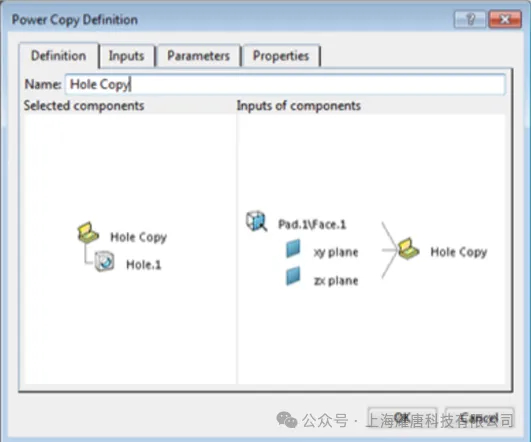

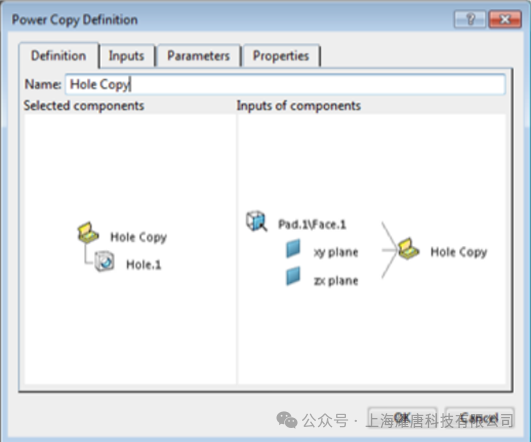

创建超级副本和用户特征的过程基本上是一样的:

  • 超级副本开放模型内部特征,如果需要更改超级副本结果,可以直接更改超级副本结果的特征;

  • 用户特征隐藏模型内部特征,如果需要更改用户特征结果,可以通过更改用户特征参数来实现。
Q3 CATIA巧用“替换”命令。

A3“替换”命令可用于将草图、面、平面和曲面替换为其他相应的元素。例如:

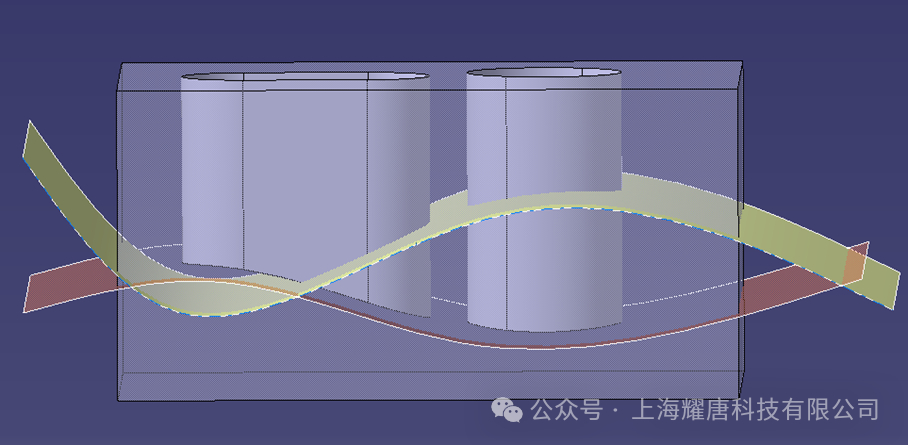

红色曲面为修剪凹槽和孔的曲面,现使用“替换”命令,修剪曲面替换为黄色曲面。

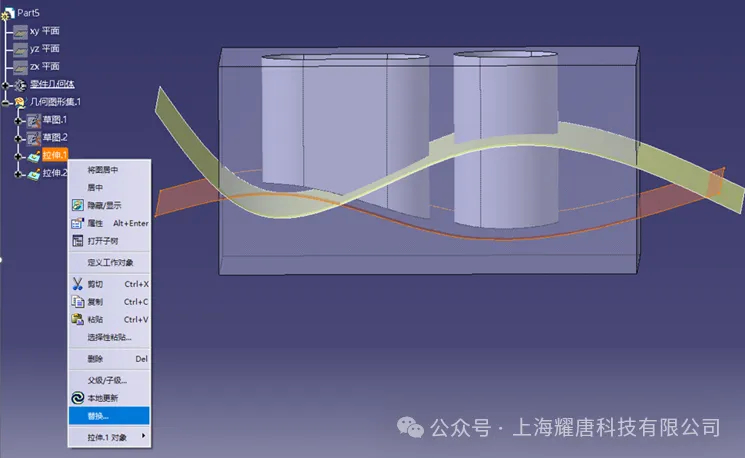

  • 在结构树上选中红色曲面“拉伸1”,单击鼠标右键,选择“替换”;

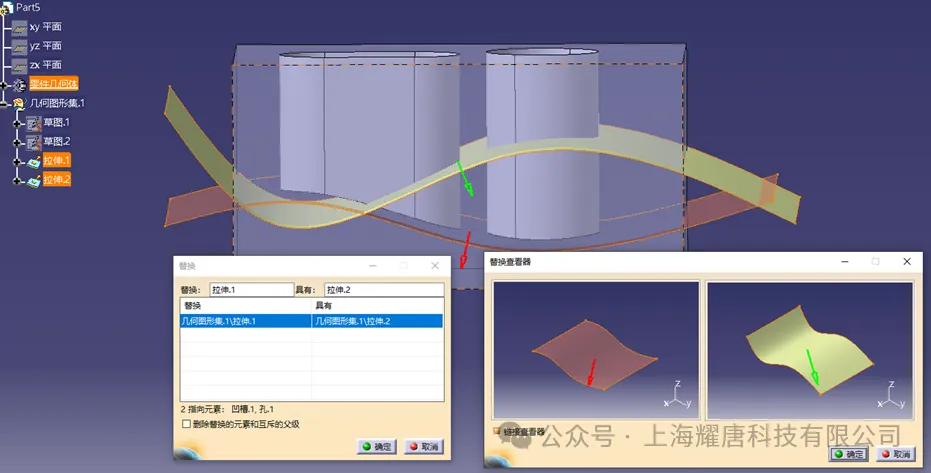

  • 在弹窗中“具有”选项框点击“拉伸2“,在替换查看器中可以看到,红色箭头指向的元素为将被替换的元素,绿色箭头所指的元素为替换元素;

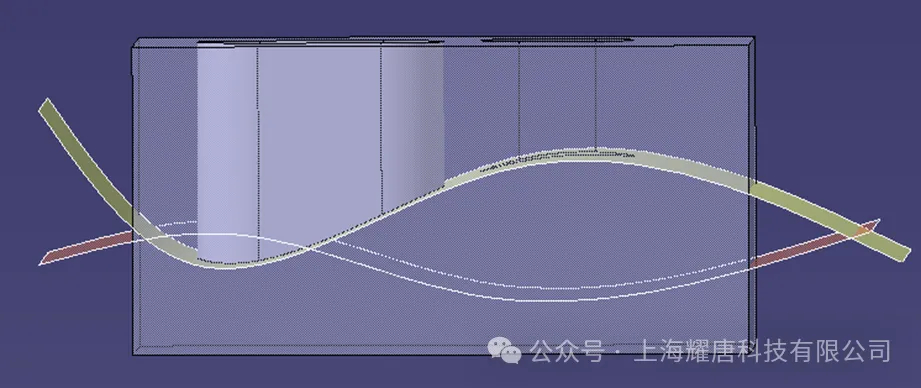

  • 点击确定,查看替换结果。





以上回答不代表最佳解决方案,欢迎大家评论区讨论。

点击“新闻资讯”“技术问答”专栏,可访问全部问答精选内容。
