技术分享 | CATIA V5:知识工程——用户特征命令
浏览:2463 来源:骆瑞-耀唐科技

知识工程-用户特征命令

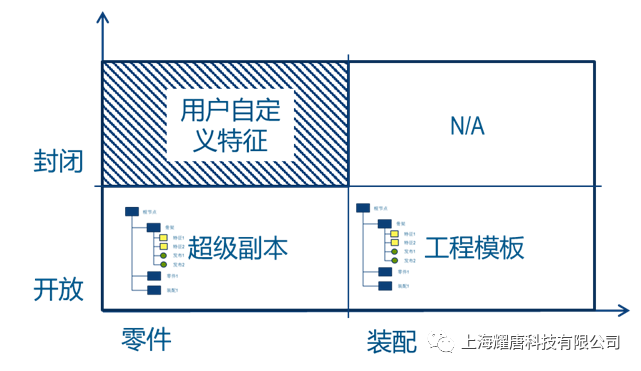

在CATIA 里面,常见的知识工程实施手段有超级副本、用户特征和工程模板三种。

之前的文章已经给大家介绍过超级副本命令,今天我们接着来看看用户特征这个命令。用户特征(User Defined Feature)简称UDF,相信大家应该经常听到UDF 模板这个名词,其实讲的就是用户特征这个命令。




 用户特征命令位置

TIP:需要ProductKnowledge Template模块

 用户特征建立—应用步骤

  • 建立通用结构的用户特征(UDF模板);

  • 在其他结构上进行知识重用

以车灯中的菱形灯花特征为例,将通用的菱形灯花特征提前建立为用户特征,在需要用到菱形灯花特征的方案中,快速重用,同时可将关键尺寸进行发布(例如灯花长度、宽度、灯花高等),应用时可进行快速修改。演示如下:

STEP 01

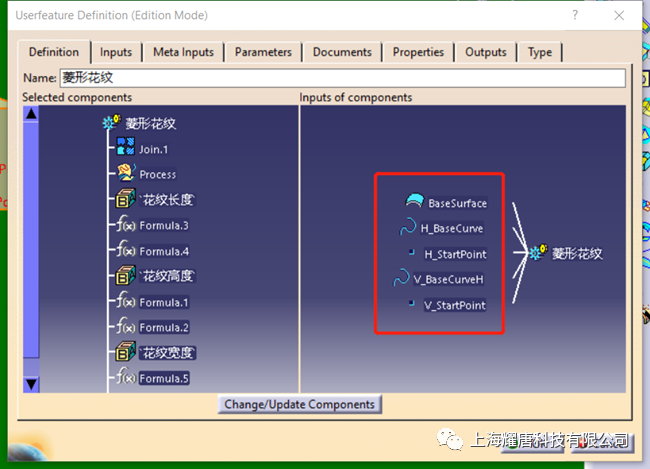

将菱形灯花建立为用户特征模板,输入元素为基础面、H参考线、H起始点、V参考线、V起始点,同时将关键参数进行发布。结构树如下图:

STEP 02

在新的方案上进行应用。

STEP 03

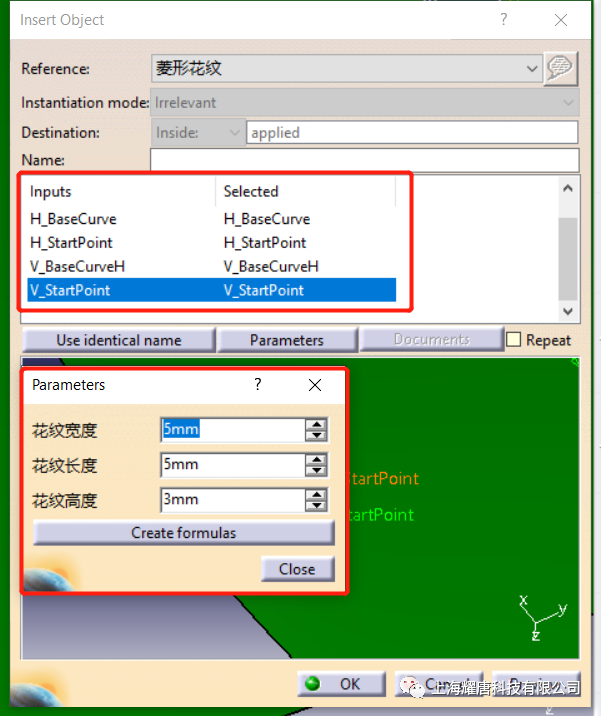

实例化UDF 模板

总 结

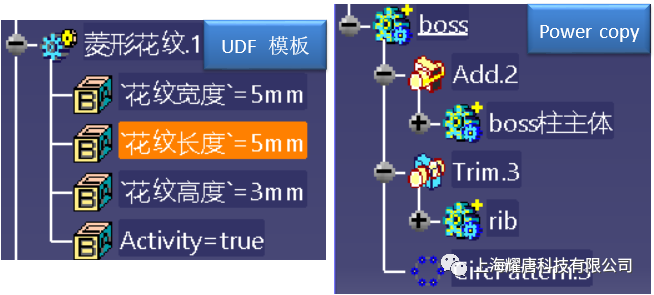

超级副本功能和用户特征用法基本一致,都是针对零件(Part)层级的知识重用。但是比较常用的还是UDF 模板,原因是UDF 模板可以将原始建模过程打包成一个盒子,重用时结构树上可以只显示一个命令。详见下图:

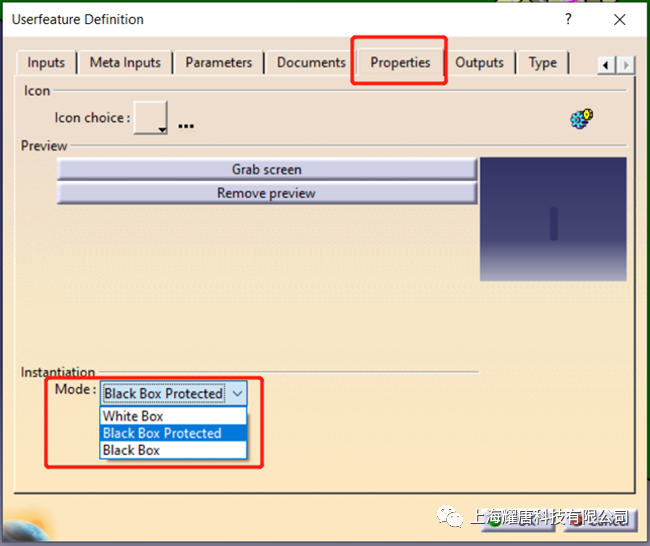

设置方法如下:在定义UDF模板时,在属性命令栏选择黑盒带保护即可。
