在项目开发中，当上下游客户使用多种CAD软件进行设计时，无法避免会涉及到不同三维设计软件之间的数据交换。说到三维模型的数据交换，一般有两种主流的中间数据格式，IGS和STP。IGS 通常是对surface(面)数据进行交换，如果涉及到三维实体模型，且需要转换的数据量较大，那么更推荐使用STP数据格式。
但是，在进行STP数据交换时，我们可能会遇到一些问题，例如：
STP转换后的数据有大量的碎面、线条；
STP数据转换很慢，容易卡死；
STP数据丢失模型信息等。
这些问题有些是模型数据本身造成的，也有些是STP数据转换时未进行有效的设置造成的，本文将着重介绍在CATIA中导入STP数据的一些设置，欢迎大家一起交流。
STP格式的英文全称为Standard for the Exchange of Product model data，它是一种标准的文件格式，用于在计算机系统之间交换三维CAD数据，是一种中立的、通用的、高度可自定义的格式，广泛应用于CAD软件之间的数据交换。

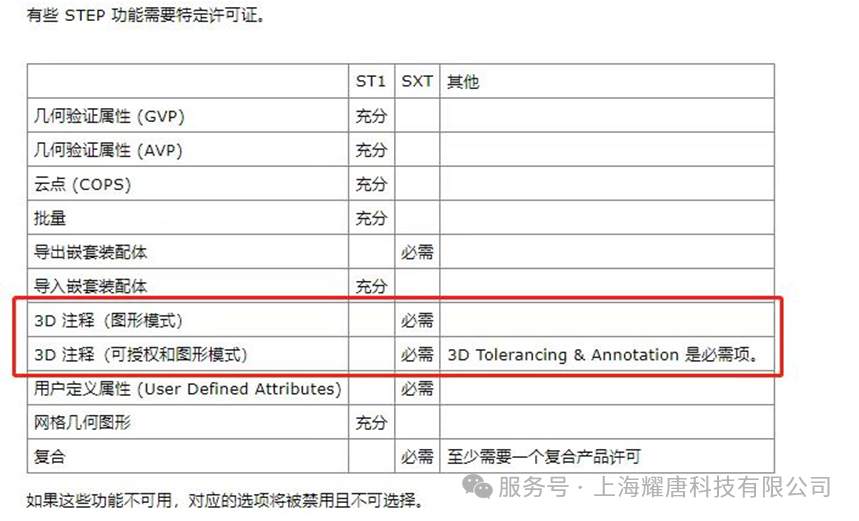

当然CATIA是支持STP数据格式的，但是在CATIA 中想要导入STP数据格式，首先需要我们拥有STP数据支持的许可，ST1或者SXT。
CATIA V5：
STP数据导入设置

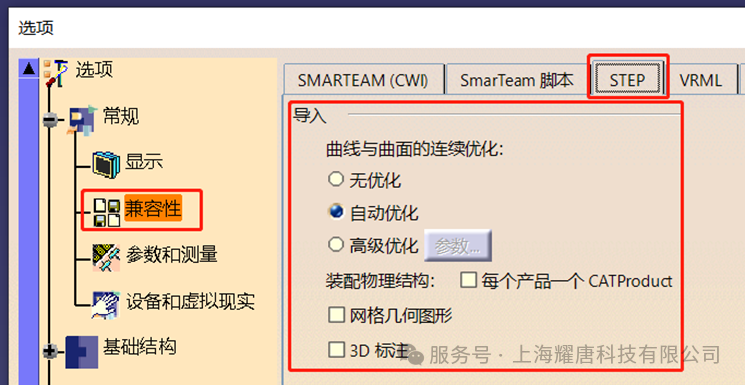

(工具-选项-兼容性-STEP)
一、曲线和曲面的连续优化
我们可以通过此设置更好地控制将 STEP 数据导入到CATIA V5 过程中创建的曲线和曲面数，因为在CATIA V5中，要求其几何图形是 C2 连续的。非 C2 连续的几何图形必须从 STEP 文件导入时，此几何图形（曲线、曲面）被分解成一组连续的几何图形，每个几何图形都是 C2 连续的。(C2连续的意思：更强的连续性要求，在连接点的切线方向相同的同时，切线的变化率（即曲率）也必须一致。这使得曲线在连接点处更平滑，通常适用于对曲线的光滑度要求更高的情况。)这也就解释了为什么有些时候，一些STP数据导入到CATIA中，会出现破面、大量的无用线条等，或者有些时候我们导入STP数据的时候，会耗费巨大的时间，甚至出现导入失败，卡死等现象。

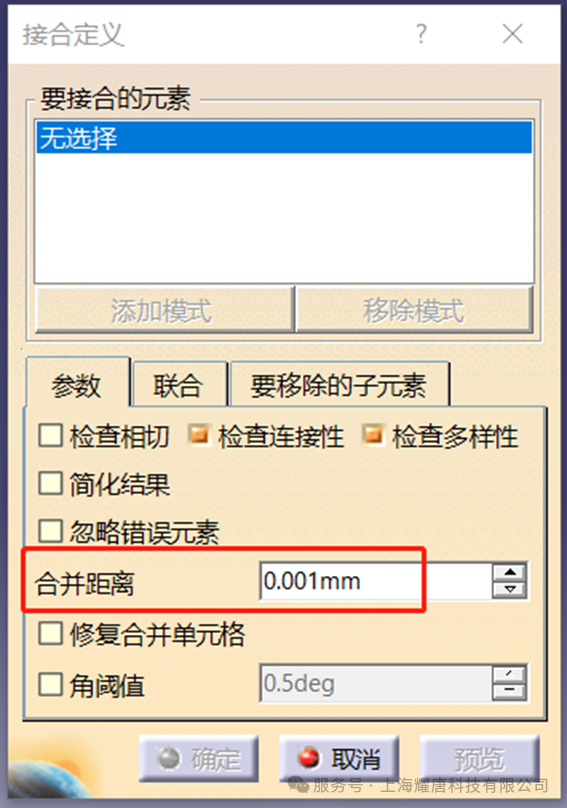

那么解决这种问题，一般可以做以下两种尝试：
如果STP数据导入CATIA中需要耗费巨大的时间或者出现卡死的情况，那么可以先在CATIA 的STP数据导入设置中，将曲线和曲面的连续优化下的选项设置为无优化或者高级优化中给定更大的公差值进行尝试。
1、无优化：
1）不在 B 样条线（既非曲线，也非曲面）上执行优化；
2）在非连续点处切除元素以符合建模（精确数学连续）需求。在 V5 中进一步使用时，可能会导致大量的面和边界曲线、低质量数据以及低性能。
2、高级优化：
1）没有近似，保留内部的 B 样条线结构（方程组和结点）；
2）在以下对象上执行连续优化：
- B样条线曲面；
- B样条线边界曲线（可用 3D 和 P 曲线）；
- B样条线独立 3D 曲线。
变形公差可通过此选项输入较大的公差值以提高优化效果，减少面的 C2 切除。

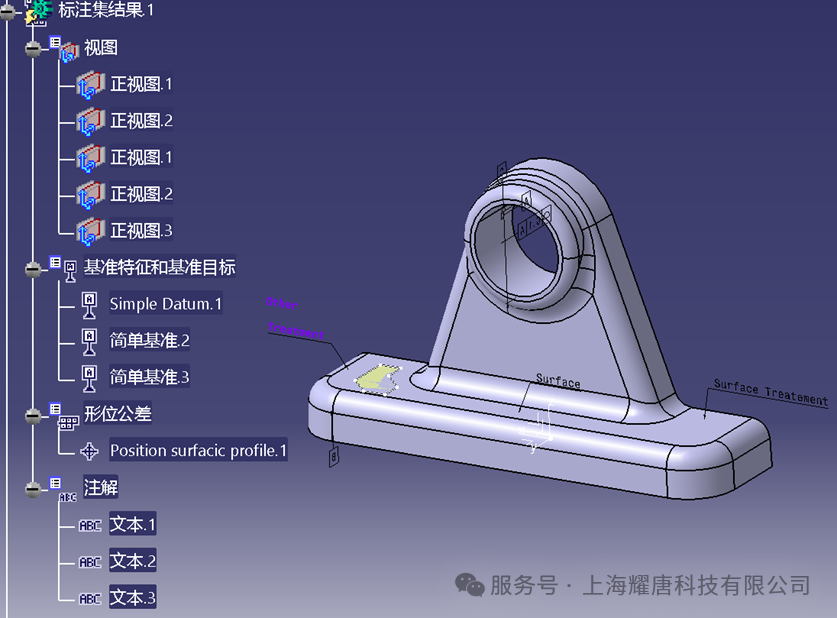

二、网格几何图形和3D标注
如果STP数据中带有网格几何图形，且原始STP导出时选择了AP242 ed1协议进行导出，选中网格几何图形后，则会导入网格信息。
3DEXPERIENCE CATIA：

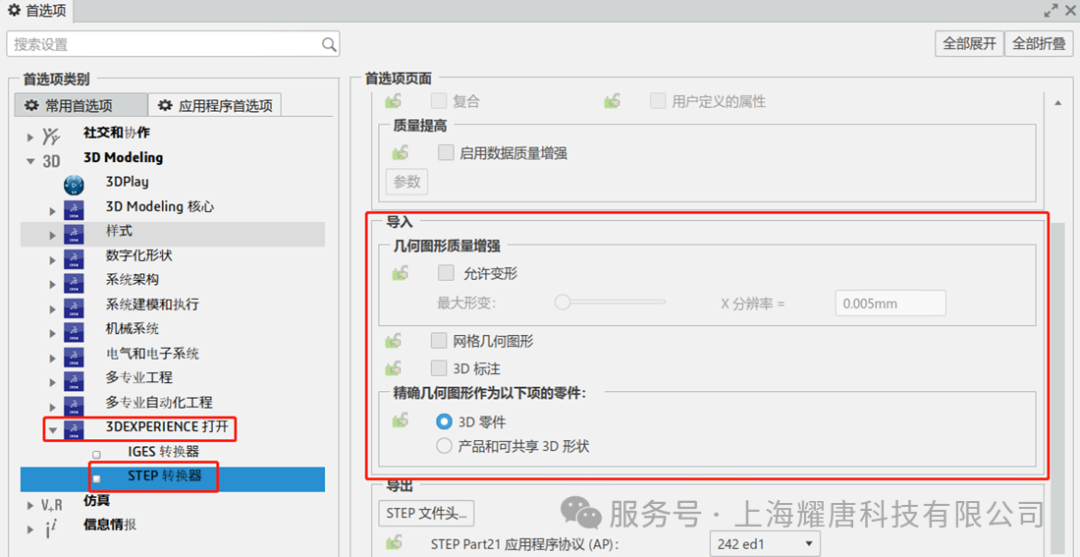

（右上角我的-首选先-3D Modeling-3DEXPERIENCE打开-STEP转换器)
3DEXPERIENCE CATIA 中，导入的设置和CATIA V5类似，可对照进行了解，在此不做赘述。
以上可以看出，有些时候进行必要的一些设置可以减少STP数据导入时出错的一些情况，大家可以针对工作中具体的需求和模型进行设置调整和尝试。
本篇主要介绍了在CATIA V5和3DEXPERIENCE CATIA中关于STP数据导入的一些设置，后续的STP设置-导出篇敬请期待！
