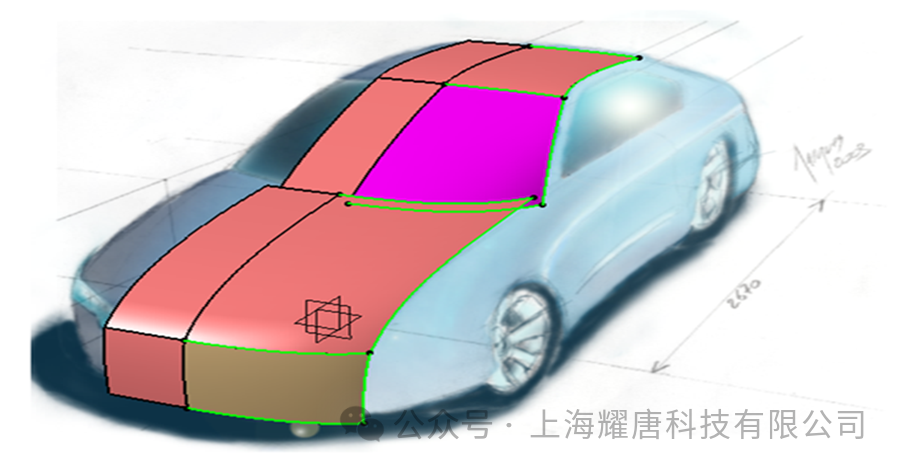

曲面扫掠是CATIA在创建产品外形过程中经常使用到的技巧，恰当应用曲面扫掠功能往往能帮助我们一气呵成的创建出光顺、连贯、满足曲率要求和外形美观的曲面造型。

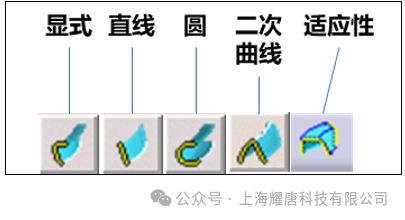

进而扫掠又细分为众多的类型，本篇我们将选取其中三种（圆形扫掠、适应性扫掠、显示扫掠+变形），以扫掠软管造型为例，向大家介绍扫掠功能的使用与相关实用技巧。

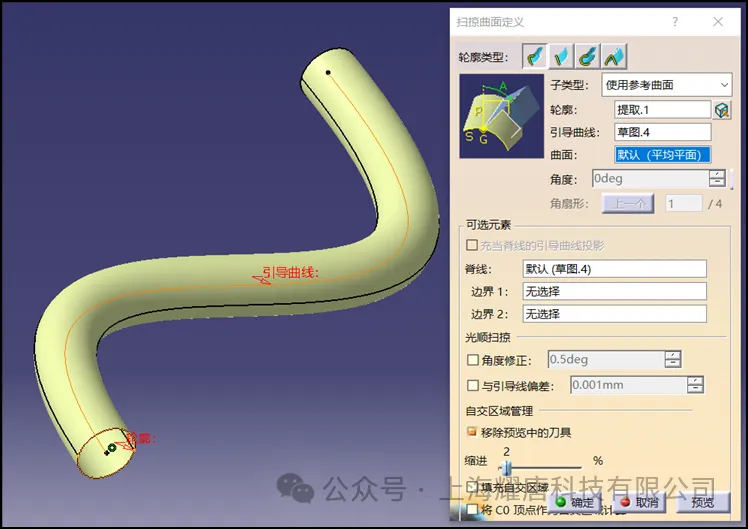

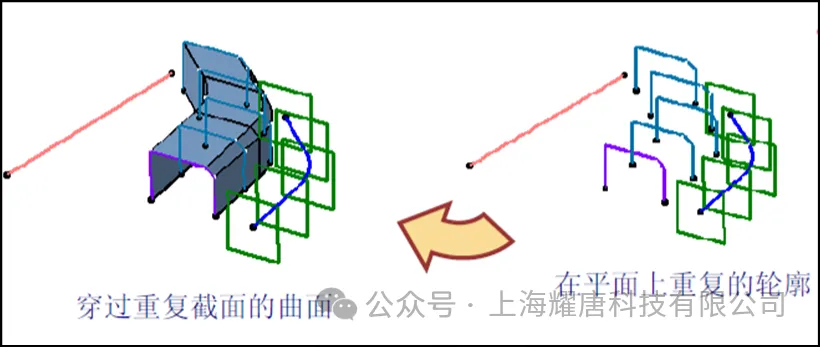

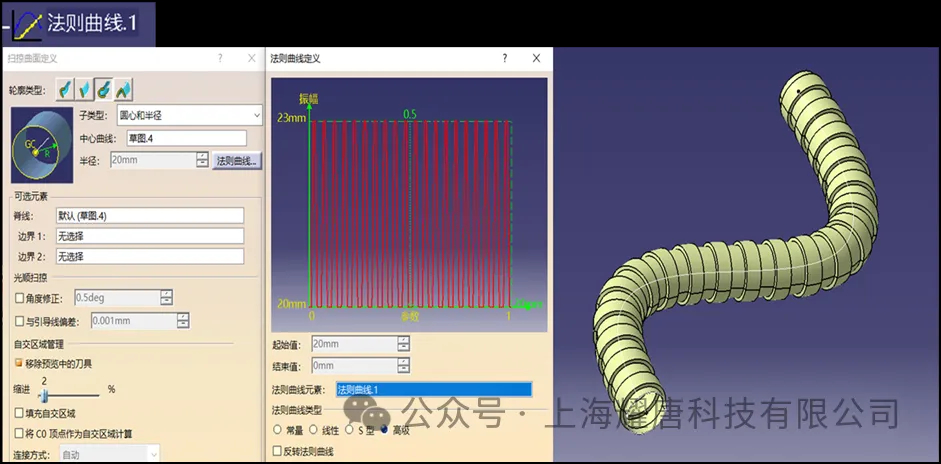

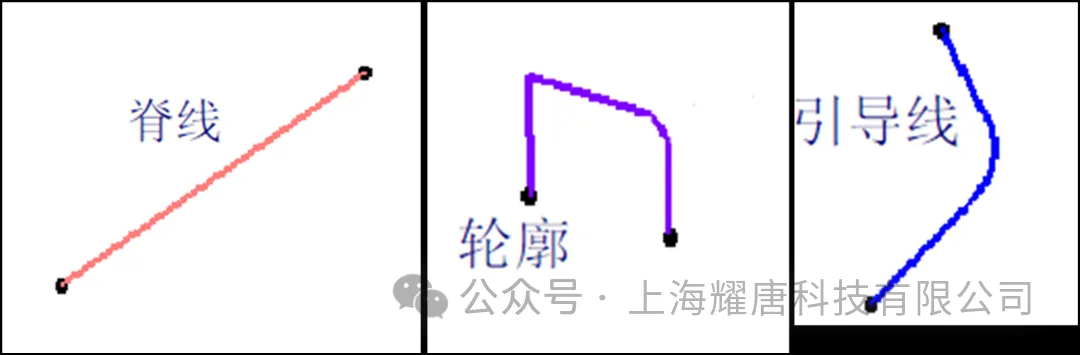

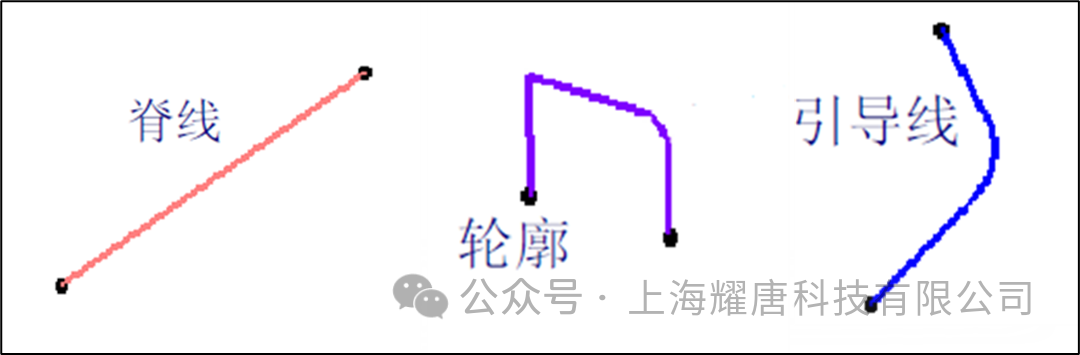

扫掠是按照脊线沿引导曲线扫掠轮廓的方法。其中脊线、轮廓线、引导线是必要的输入条件。轮廓既可以是用户定义的轮廓，也可以是预定义的轮廓。根据脊线的切线和脊线的平均平面计算平面，沿引导曲线在这些平面上重复扫掠轮廓，然后穿过这些轮廓扫掠曲面，该曲面就是扫掠(或扫掠曲面)。首先是最常见的显示扫掠方法，我们输入一个圆形为轮廓，一条样条曲线为引导曲线，直接得到了一条常规管线造型。然后，让我们再此基础上变换出更丰富的形状，我们选取“圆形扫掠”，输入提前定义的波浪形法则，随后在扫掠条件中加入“法则曲线”这样我们就可以在原来的基础上，得到半径起伏变换的管型曲面了。

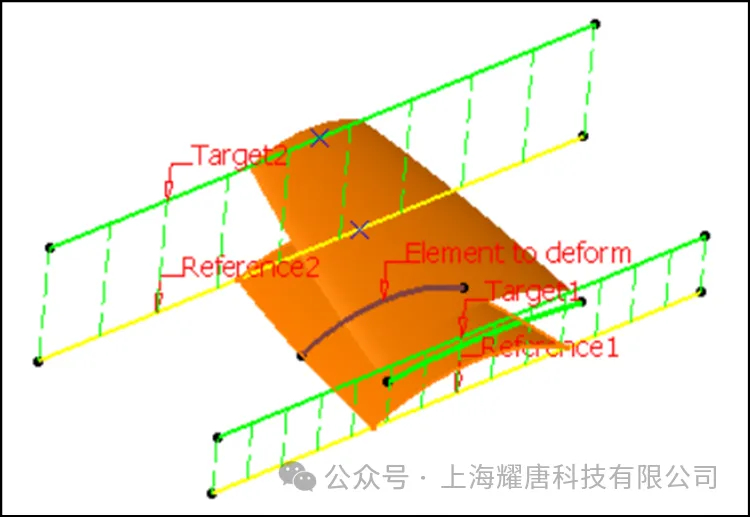

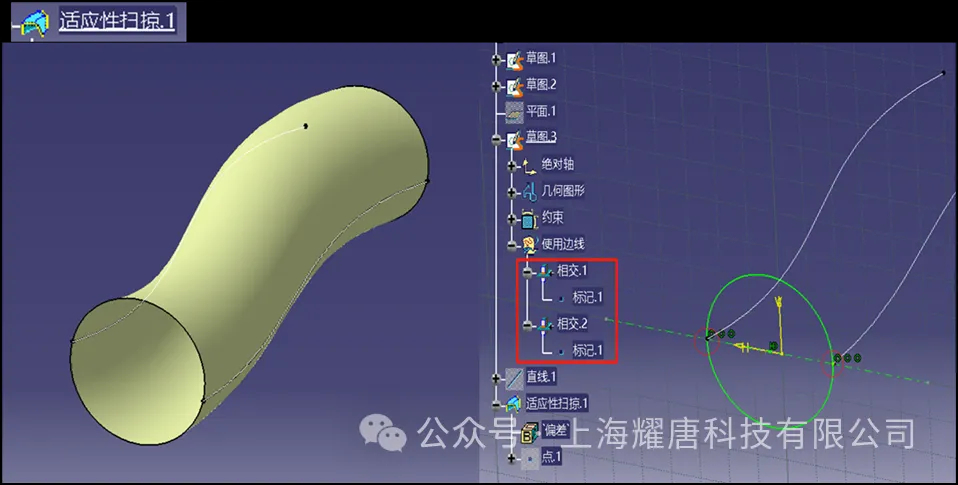

当我们需要精准控制扫掠外形的时候，这时候可以采用适应性扫掠的方法。操作的关键点就在于首先要使用3D元素相交投影，将后续曲面需要适应贴合的元素在草图中投影下来，并且添加约束条件。这样在最终适应性扫掠生成时，软件就会自动捕捉上述约束，使得曲面外轮廓与指定元素紧密贴合。使用曲面变形的功能，可以基于整形对初始的曲面进行变形，也就是将每条参考曲线或点（参考元素）与目标曲线或点（目标元素）相匹配然后，通过将参考曲线变换到目标曲线来定义变形。例如将初始曲面按一定方向和距离变形抬高。

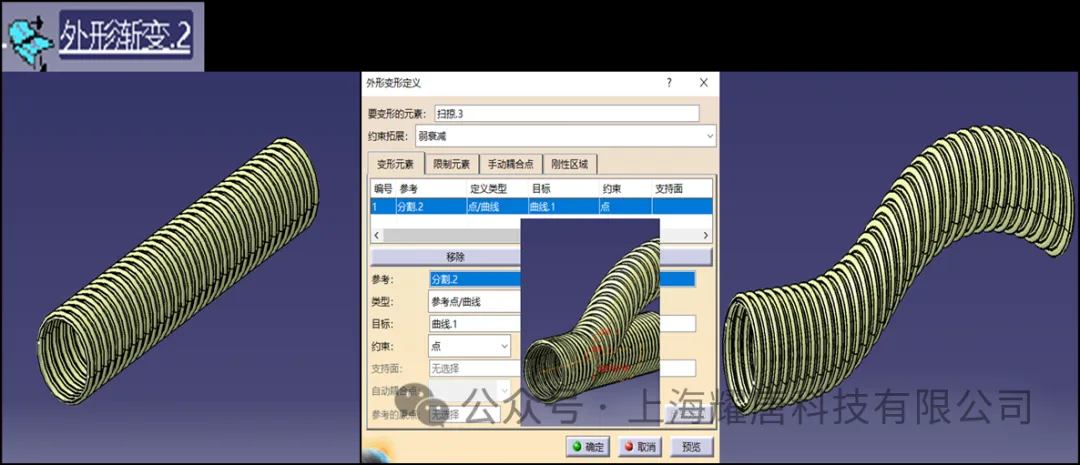

记住这个方法，我们就可以拿一个相对复杂的形状，沿原本的直线方向，再添加一条空间的曲面变形方向。得到空间上的复杂管线形状。
CATIA曲面功能十分强大，严格的参数条件控制使得我们制作的曲面准确，易修改。进阶的命令比如法则和变形功能也帮助了我们变换出更加复杂和美观的造型。就像我们工程师手中神奇的画笔，使每一个想法都能够被完美呈现，让我们在项目中交付出令人满意作品。
