问答精选-第八期 | 勤思考 善索求 多发问
浏览:64 来源:耀唐科技

九月寒露白,六关秋草黄。本期汇集2022年9月技术问答,希望能对大家有所帮助。

在此,也热烈欢迎各位工程师在软件使用上有任何问题,不妨联系耀唐科技,我们一起来学习讨论,共同进步!


CATIA

Q1 用CATIA出工程图时,如何在尺寸值前后添加文字文本?

A1:

  • 方法1:选中要添加文本的尺寸,点击鼠标右键,点击属性,在尺寸文本中下图所示位置添加文本即可。

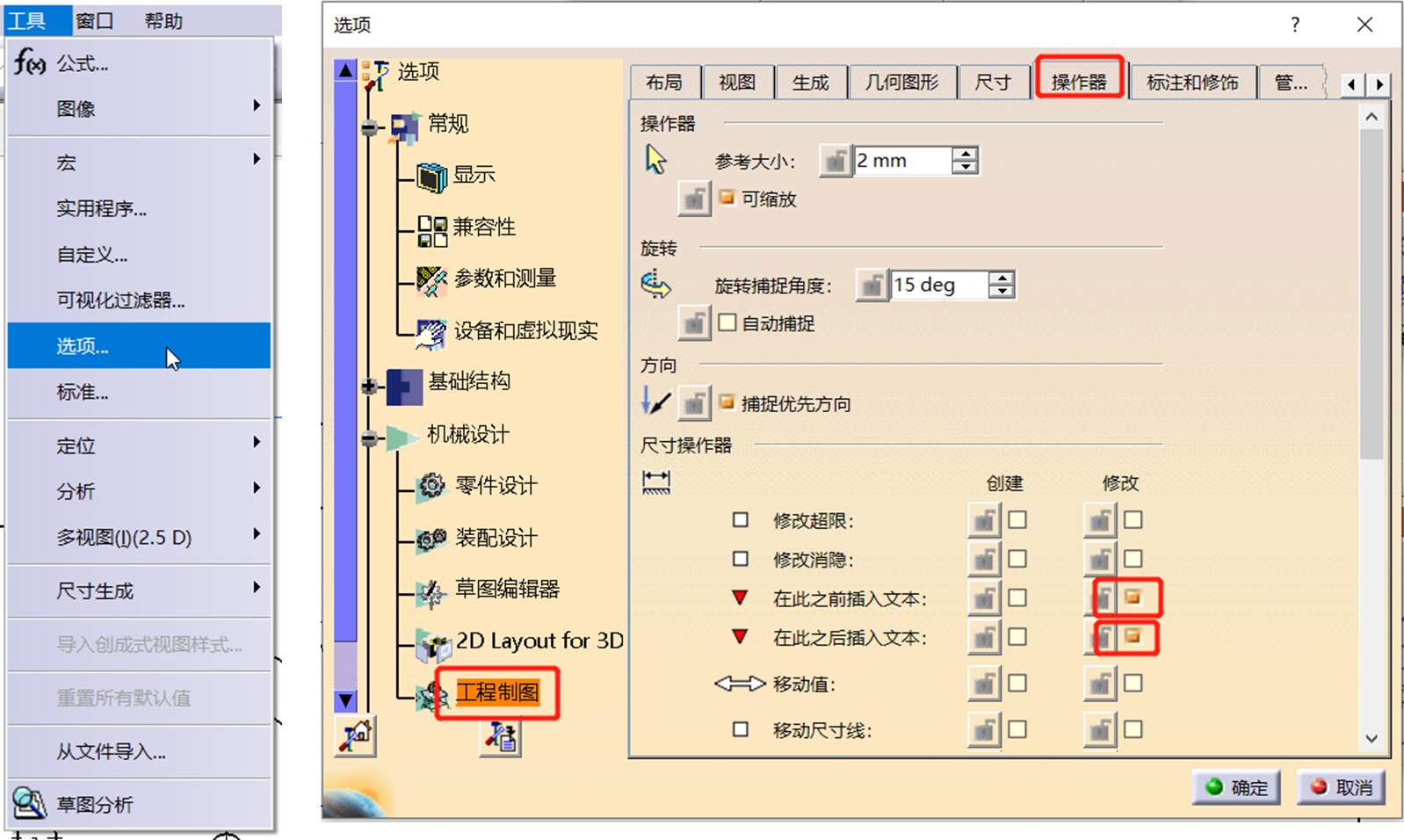

  • 方法2:点击工具>选项>机械设计>工程制图>操作器,把下图所示选项勾选上,点击标记尺寸前后的倒三角符号即可快捷插入文本。

Q2  CATIA 创成式外形设计,如何创建凹凸面?

A2

  • 单击“凸起 (Bump)”。显示“凸起变形定义 (Bump Deformation Definition)”对话框 。

  • 选择曲面或曲线作为“要变形的元素 (Element to deform)”

  • 选择“限制曲线 (Limit curve)”,即用于分割变形区域的曲线。限制曲线需位于要变形的曲面上。否则,请使用“限制曲线 (Limit curve)”字段上的“创建投影 (Create Projection)” 上下文菜单,将限制曲线投影在曲面上。

  • 选择“变形中心 (Deformation center)”,即表示变形中心的点。

  • 选择指示“变形方向 (Deformation direction)”的曲线。

  • 设置沿“变形方向 (Deformation direction)”“变形距离 (Deformation distance)”,即从变形曲面至“变形中心 (Deformation Center)”的最大距离。

  • 单击“确定 (OK)”确认曲面变形。


Q3  CATIA工程图纸中,怎么给某一区域着色?

A3:在修饰工具条中点击创建区域填充,点击要填充区域,右键属性,类型选择着色,选择要填充的颜色,点击确定。


SIMULIA

Q1  有限元分析中网格类型有哪些?

A1:
按形状分:

  • 常用面网格:三角形/四边形;

  • 常用体网格:四面体/六面体/金字塔。

按阶次分:

  • 线性:每条边只有两个点;

  • 二阶:每条边上中点有一个点;

  • 多阶:每条边上中点有多个点。

Q2  ABAQUS能分析哪些非线性问题?

A2

  • 材料非线性:如金属的塑性、橡胶的超弹性等;

  • 几何非线性:如壳体结构的大变形翻转问题、结构的全过程分析等;

  • 边界非线性:如螺栓连接、过盈装配等。


3DEXPERIENCE

Q1  在3DEXPERIENCE平台中DMU评审时,如何快速过滤出评审对象?

A1:在模型上点击要评审的对象,出现层级过滤图标,在层级过滤中选择您要评审的层级。


以上回答不代表最佳解决方案,欢迎大家评论区讨论。
