问答精选-第五期 | 勤思考 善索求 多发问
浏览:368 来源:耀唐科技

耀唐解读



六月西湖锦绣卿,千层翠盖万红妆。耀唐技术问答贴准时上线。以下是2022年6月份问答系列汇总,希望能对大家有所帮助。

在此,也热烈欢迎各位工程师在软件使用上有任何问题,不妨联系耀唐科技,我们一起来学习讨论,共同进步!


CATIA

Q1 CATIA如何引用其他3D 零件,引用的零件中保持关联关系?

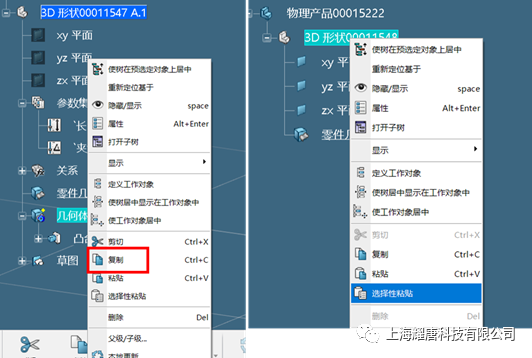

A1:复制粘贴时选择选择性粘贴-与原文档相关联的结果。这样引用即可保持零件之间的关联关系。当原始零件发生修改时,连接关系零件也会修改。
(CATIA V5方法一致)

Q2  草图模块中,几何约束时可以自动捕捉线段中点吗?

A2方法1:画轮廓绘制时可以捕捉线段中点,但不产生实际约束关系。

方法2:手动创建等距点。选择线段,新点数量输入1,生成中点,并生成约束关系。
(CATIA V5方法一致)

Q3  如何设置退出草图快捷键?

A3:CATIA 中可自定义常用命令快捷键,提升画图效率。(CATIA V5方法一致)

  • 工具-自定义-命令-加速器-输入快捷键(例如ctrl+a);

  • 检查是否设置成功方法:鼠标停留在命令上,括号内容为快捷键。


SIMULIA

Q1  3DE SIMULIA 中是否有自带仿真属性的材料库?

A1:3DE SIMULIA应用有自带仿真域属性的材料库,文件路径:X:\Program Files\Dassault Systemes\B423\win_b64\resources\materials。

Q2  3DE 中如何导入带仿真属性的材料库?

A2材料文件可以导入到3DE 平台中:

  • 顶部工具条,点击 添加>导入;

  • 选择导入的材料文件格式。支持 Abaqus_materials(*.inp)或者带创作的3DXML (*.3dxml)


3DEXPERIENCE

Q1  3DE中打开装配体里面的零件,有没有快速方式?
目前做法:模型树找到想要打开的零部件XXX——右键——XXX在新应用程序中打开。

A1:3DEXPERIENCE平台中,借助product explorer 或者product finder 应用,支持轻量可视化模型结构浏览,先在轻量化模型中定位到想要详细设计的零件,然后再打开详细设计模型。


以上回答不代表最佳解决方案,欢迎大家公众号讨论。
