我们在结构设计或仿真分析时，有时需要将外部输入的一些点坐标数据导入到CATIA，以完成后续的研发工作，例如航空行业中绘制飞机的机翼需要导入翼型的数据到CATIA中完成外形设计或者在CAE 分析中需要建立参考点，对参考点进行工况约束。
本文会介绍两种批量将点坐标导入到CATIA的方法，欢迎大家一起交流。
批量导入点坐标
利用CATIA Digitized Shape Editor模块
导入CATIA V5：
此方法主要用到两个命令：Import和Cloud/points。

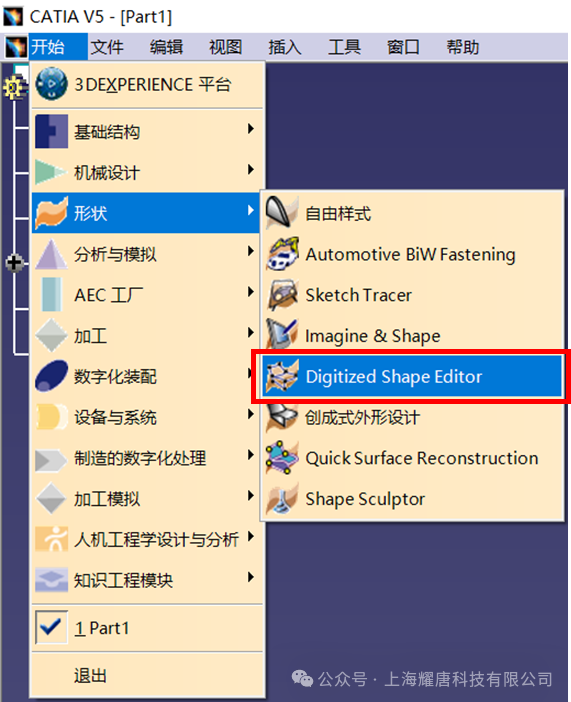

进入shape-Digitized Shape Editor模块。

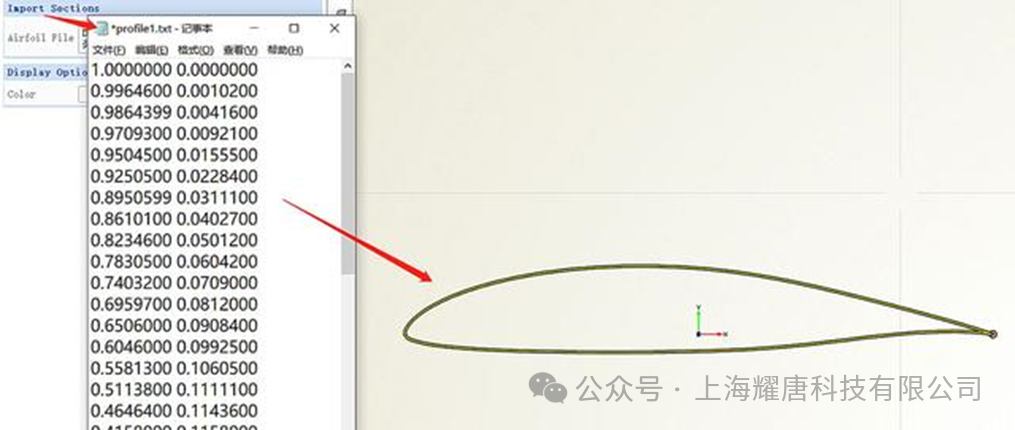

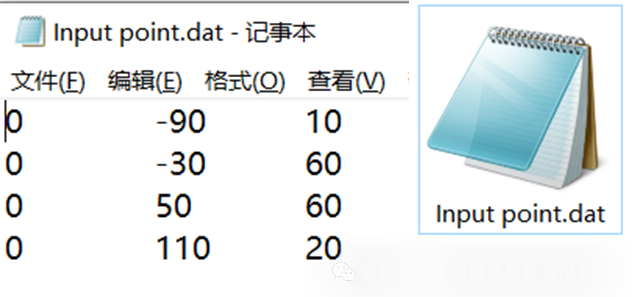

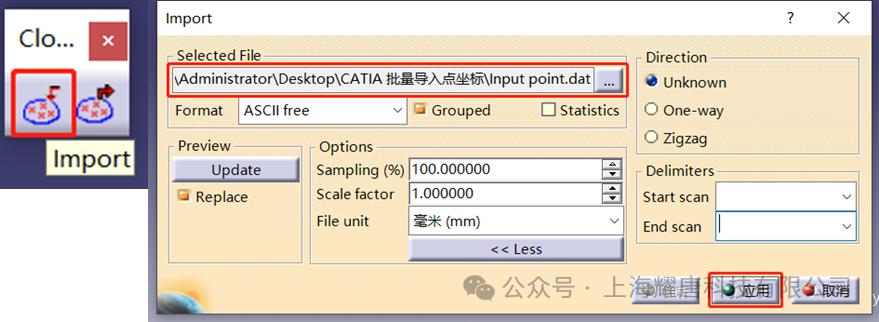

选择Cloud import工具条的Import命令，导入Step1准备的.dat文件。

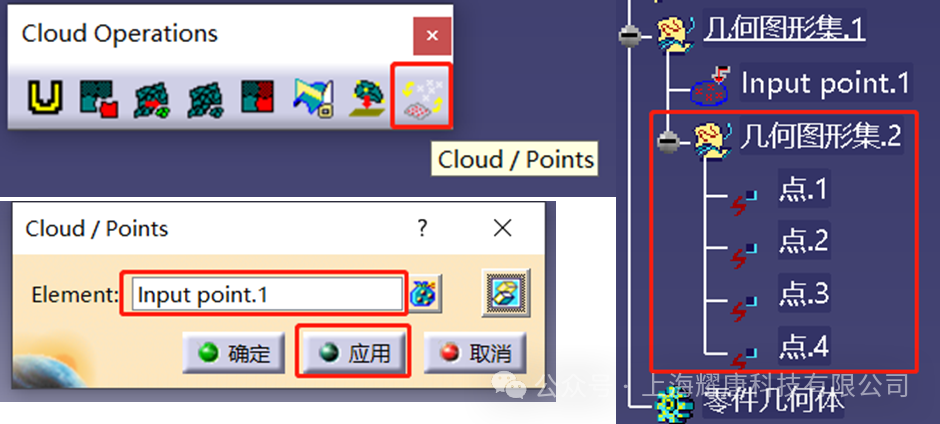

导入点云数据后会发现此时导入的点为不可编辑状态，需要通过Cloud operations 工具条的Cloud/points 命令将点云数据变成可单独编辑的点。

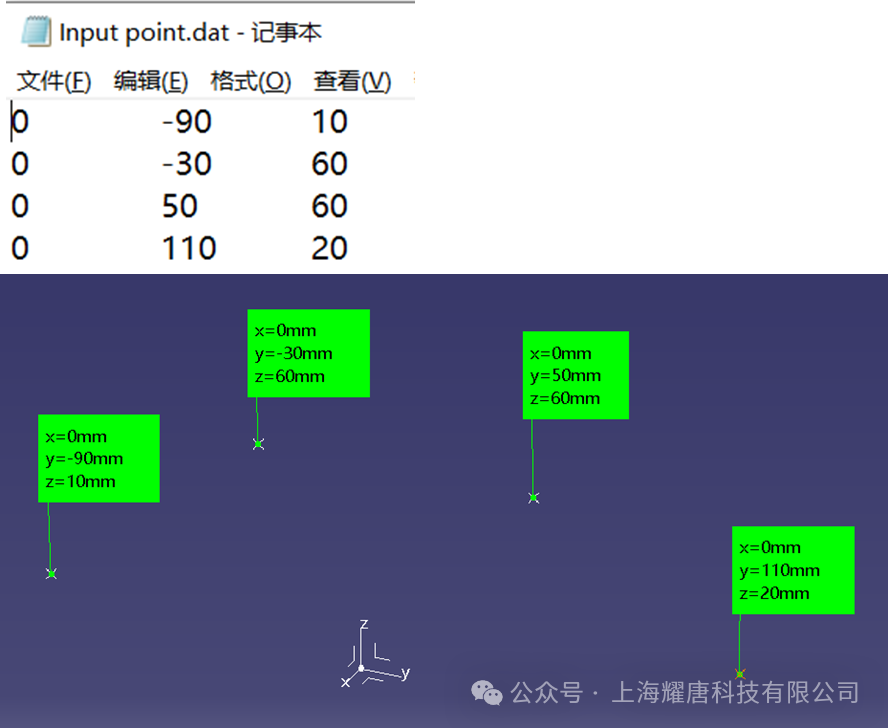

通过处理后，可校核导入点坐标是否与输入数据一致。
导入3DEXPERIENCE CATIA：

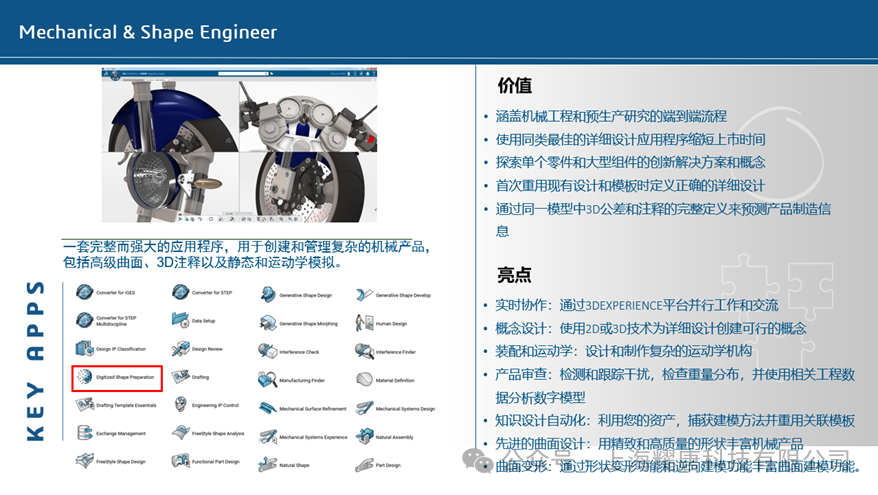

只需通过Mechanical & Shape Engineer角色下的Digitized Shape Preparation app 执行对应操作即可。
批量导入点坐标
利用Excel 宏程序
导入CATIA V5：

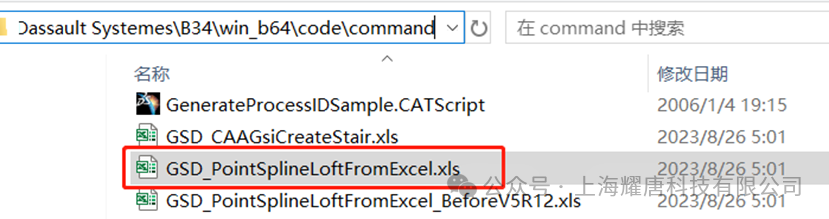

打开CATIA V5安装路径，并打开GSD_PointSplineLoftFromExcel.xls。
(默认C:\Program Files\Dassault Systemes\B34\win_b64\code\command)
打开CATIA 并新建一个part。

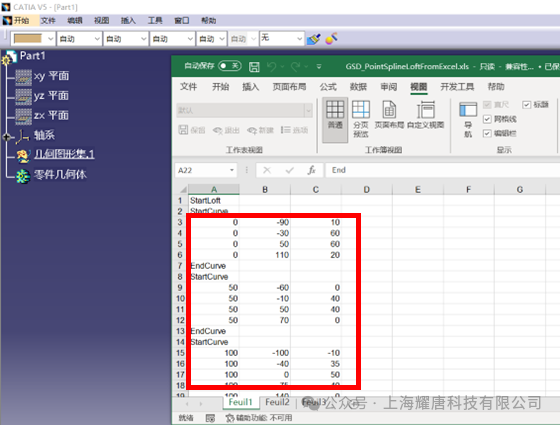

（此时Excel 中段的XYZ三列表示点坐标数值，可替换）

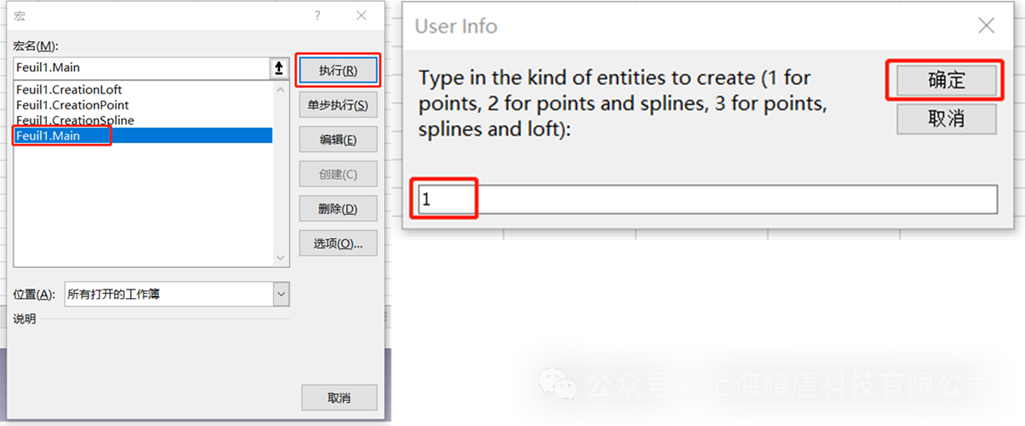

打开Excel 文件，点击开发工具-宏，执行Feuil1.Main，User Info输入1/2/3后，点击确认：
1：创建点；
2：创建点和样条线；
3：创建点、样条线和多截面曲面。

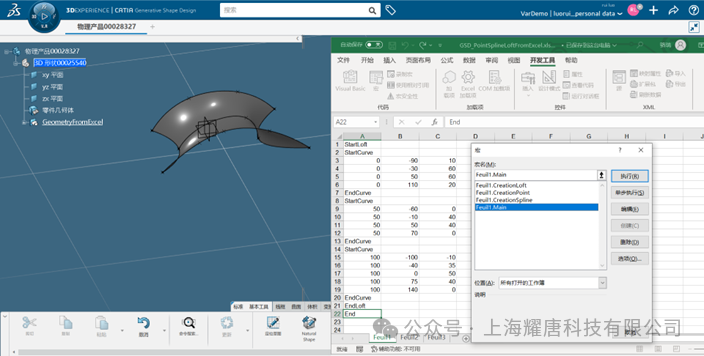

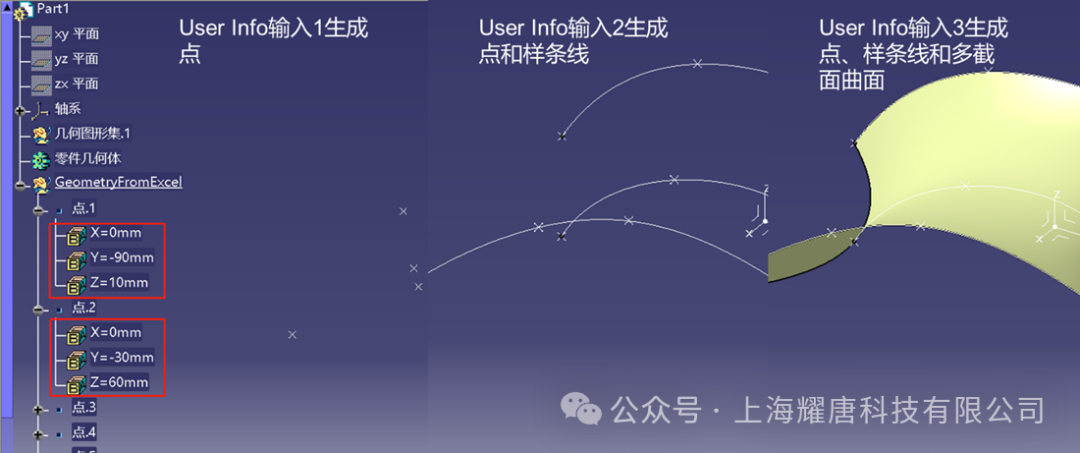

Excel 宏命令运行完后，可以看到CATIA 界面中已经自动生成Excel 中点数据，且可以看到点的三维坐标参数。（同理可以试试User Info输入2/3的生成效果）
导入3DEXPERIENCE CATIA：

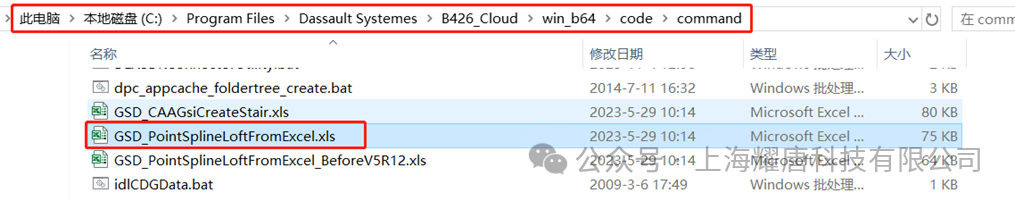

在3DEXPERIENCE CATIA安装路径下，也存在一个GSD_PointSplineLoftFromExcel.xls文件。
（默认C:\Program Files\Dassault Systemes\B426\win_b64\code\command）
按照导入CATIA V5同样的步骤，执行此excel文件内的宏程序也能得到相同的效果。
总结
以上可以看出，单一的模块功能有时并不能满足日常工作中所有的功能需求，但通过不同模块之间的命令借用可以更好的提升工作效率，甚至通过一些简单的程序脚本或者二次开发的手段，不仅可以提升工作效率，有时也会得到意想不到的效果。
赶紧打开电脑中的CATIA V5 或者3DEXPERIENCE CATIA 试试吧！
